  1. ファームウエアHDD保証期間システムの拡張性対応OSHBA・構成ガイド・StorViewTech support DB/エラーコードユーザーガイドダウンロード旧製品





▶F6512E筐体外観

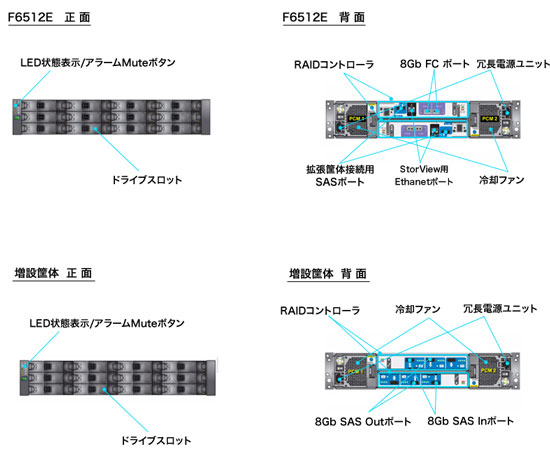

XRS F6512E ストレージ筐体外観



*上記F6512E のイメージは、デュアルコントローラのモデルです。シングルコントローラの場合は上部コントローラの部分にブラインドパネルが装備されます。
*上記増設筐体のイメージは、デュアルコントローラ仕様のモデルです。シングルコントローラの場合は上部SAS IO モジュールの部分にブラインドパネルが装備されます。
*F6512Eには増設用筐体を7 台増設することができます。ドライブ総数で96台までサポートされます。

標準付属品: ドライブスロットロック用ドライバ、StorView CD、電源ケーブル(PSA)、SANマップ

オプション付属品: 19"ラック用マウンティングレール、ファイバチャネルケーブル接続用SFP (ホスト接続ポートに1つのSFP が必要)、 ファイバチャネルケーブル、ドライブ空きスロット用ダミー(空きスロットをダミーパネルで塞ぎ、風量のコントロールを行う)。

【関連リンク】8Gb/4Gb FC RAID ストレージ F6512E 製品紹介

TOPへ戻る



▶F5404E 筐体外観

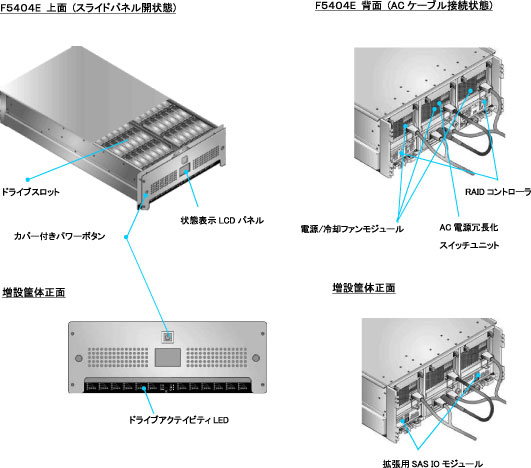

XRS F5404E ストレージ筐体外観

*上記F5404E のイメージは、デュアルコントローラのモデルです。
*F5404E には、1台の拡張筐体を増設することができます。
*ドライブは、F5404Eに最大で78台搭載することができます。通常6台のハードディスクを1組にして増設します。
*最大のサポートドライブ数は96です。

標準付属品: StorView CD、19"ラック用マウンティングレール、
電源ケーブル(PSA)/100V 仕様と200V 仕様をご用意しております。いずれかの仕様をお選び下さい。

オプション付属品: ファイバチャネルケーブル接続用SFP (ホスト接続ポートに1つのSFP が必要)、ファイバチャネルケーブル、SANマップ

【関連リンク】4U筐体に48ドライブ搭載 F5404E 製品紹介

TOPへ戻る

▶XRS ファミリーのハードウエア構成手順

F6514E、F5404E は、いずれもファイバチャネルをホスト接続用インタフェースに採用しています。
SAN スイッチ経由、または、直接FC ホストバスアダプタ(HBA)に接続します。システム構成によって、以下の接続方法があります。

XRS ストレージの構成手順図



TOPへ戻る

▶構成例
シングルコントローラ /シングルホストポート接続
シングルコントローラ
/シングルホストポート接続
シングルコントローラ /デュアルホストポート接続
シングルコントローラ
/デュアルホストポート接続
デュアルコントローラ /マルチホストポート接続
デュアルコントローラ
/マルチホストポート接続
デュアルコントローラ /マルチホストポート接続
デュアルコントローラ
/マルチホストポート接続
シングルコントローラ /マルチホスト接続
シングルコントローラ
/マルチホスト接続
デュアルコントローラ /マルチホストポート接続
デュアルコントローラ
/マルチホストポート接続
